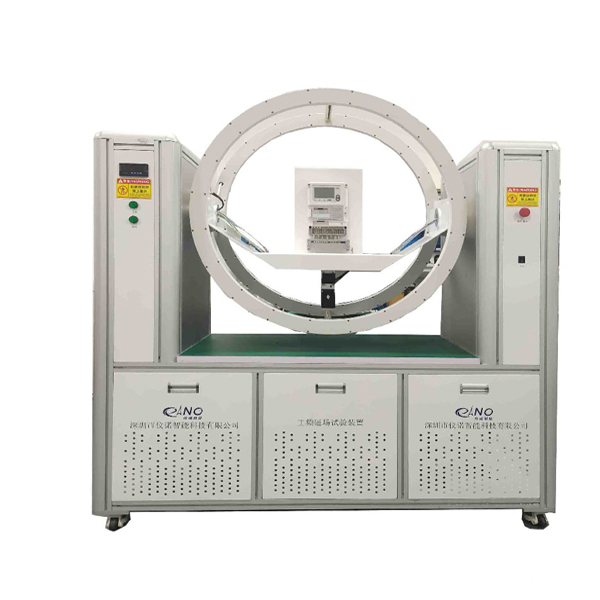

EP3507工频磁场检测装置试验装置

产品说明：

EP3507工频磁场试验装置是根据国家和行业相关标准而设计的一款支持工频磁场影响的自动化检测装置。装置配置有全自动控制软件，支持磁场、线圈方向、电压、电流的自动调节和检测，支持全自动和手动检测，支持检测数据的导出和保存。具有自动化程度高、长期稳定性好等特点，广泛适用于电力公司、电表及终端生产厂家等。

功能特点：

装置支持单、三相电能表的检测

装置支持工频磁场影响、三相电压、电流、有功功率、无功功率、视在功率、功率因数、频率等参数进行输出、测量并显示，整个检定过程自动进行

装置配置有自动控制的亥姆霍兹多匝线圈，支持励磁电流自动调节控制，支持亥姆霍兹线圈的角度调节等功能

装置采用标准表法进行被检电能表误差检定，并对检定数据进行处理和管理。

装置试验线圈的支架、外壳等材料选用要求不能影响磁力线的分布，并且具有相应的强度。

装置的磁场发生线圈能够在计算机控制下自动旋转，并可设置旋转角度；

装置设置电能表试验台，位于线圈磁场中部均匀场强位置，能够放置三相智能电能表、单相智能电能表，并设置有能够方便接线的接线端子，能够快速接入电压、电流端子和脉冲信号线；

装置的励磁电流源输出可与检定装置电压输出信号同步，相角可调，幅度可调，以产生可控、可设的磁场；

技术指标：

Ø  装置准确度等级：0.05级

Ø  误差测试接入脉冲方式：脉冲线

Ø  电压测量范围：30V- 465V

Ø  电流测量范围： 0.01A- 120A

Ø  电压调节细度：10%、1%、0.1%、0.01%

Ø  电流调节细度：10%、1%、0.1%、0.01%

Ø  相位调节细度：10°、1°、0.1°、0.01°

Ø  频率调节细度：10Hz、1Hz、0.1Hz、0.01Hz

Ø  输出功率稳定度：0.05

Ø  电压波形失真度：≤±0.5%

Ø  电流波形失真度：≤±0.5%

Ø  电压对称度：≤±0.3%

Ø  电流对称度：≤±0.5%

Ø  相位对称度：≤1°

Ø  线圈旋转范围：±90°，最小步进角度15°

Ø  电表托盘旋转范围：±90°，最小步进角度15°

Ø  磁感应强度：0.0～ 1.5mT

Ø  励磁电流输出范围： 0-32A

Ø  励磁电流输出：与检定装置电压同步

Ø  励磁电流相位：0～360°可调，调节细度为：1°

  工频磁场发生器技术说明

Ø  装置支持实现1～1200A/m(0～1.5mT)的场强输出；

Ø  实现与试品电源同步的360度磁场移相功能；

Ø  可空间位置进行水平与垂直磁场的施加；

Ø  频率范围：45.00-65.0Hz；

Ø  输出电压0-380V；

Ø  电源稳压率：0.1%；

Ø  波形失真：2%；

Ø  电流解析度：0.1A；

Ø  软件可实现磁场场强大小、频率调节、相角同步、步进测试、测试时间、自动生成测试报告等自动测试及控制功能。
